S32760不銹鋼 - 雙相不銹鋼

單擊"品牌故事"可了解我們的事業(yè)部品牌史。單擊"詳細(xì)信息"可預(yù)覽每個(gè)牌號(hào)的詳細(xì)介紹。要在線購(gòu)買，請(qǐng)單擊"購(gòu)買"，我們將直接跳轉(zhuǎn)到阿里巴巴平臺(tái)集團(tuán)店鋪。

 HTIGER 雙相不銹鋼供應(yīng)鏈

S32760不銹鋼

類別：雙相不銹鋼 53 牌號(hào)：S32760不銹鋼 鋼廠：Haynes；SMC；ATI；VDM；Outokumpu；NYK；新日鐵，撫順/東北特鋼等倉(cāng)庫(kù)：華虎庫(kù)供應(yīng)規(guī)格：板材、帶材、管材、棒材、卷材、鍛件、線材

UNS S32760的點(diǎn)腐蝕指數(shù)(PRE)高于40，屬于超級(jí)雙相不銹鋼，具有佳的耐腐蝕性和強(qiáng)度特性。與UNS S32205、SUS 329J3L、SUS 329J4L相比，其耐局部腐蝕性好，可用于化工成套設(shè)備、海水淡化成套設(shè)備等。本公司可供鋼板。



材料牌號(hào)?標(biāo)準(zhǔn)

 ASTM A240 EN 10088-2 / 10028-7 JIS ISO
 UNS S32760 1.4501 ― ―

化學(xué)成分

UNS S32760

  C Si Mn P S Ni Cr Mo N Cu W PRE*
最小 ― ― ― ― ― 6.0 24.0 3.0 0.20 0.50 0.50 40
最大 0.030 1.00 1.00 0.030 0.010 8.0 26.0 4.0 0.30 1.00 1.00 ―

* PRE = %Cr + 3.3x%Mo + 16x%N

EN 1.4501 *

  C Si Mn P S Ni Cr Mo N Cu W PRE*
最小 ― ― ― ― ― 6.0 24.0 3.0 0.20 0.50 0.50 ―
最大 0.030 1.00 1.00 0.035 0.015 8.0 26.0 4.0 0.30 1.00 1.00 ―

* PRE = %Cr + 3.3x%Mo + 16x%N
* EN 10088-2

物理性能

比熱(J/kg?K) 460
電阻率(μΩ?cm) 90.0
熱傳導(dǎo)率(W/m?K) 12.8
平均熱膨脹系數(shù)(10-6/℃) 20–100℃ 13.5
20–200℃ 13.8
20–300℃ 13.8
20–400℃ 14.0
縱向彈性模量(MPa) 19.0 x 104
強(qiáng)磁性 Yes
熔點(diǎn)(℃) 1400-1450



機(jī)械性能

室溫機(jī)械性能

UNS S32760

0.2%屈服強(qiáng)度(N/mm2) 抗拉強(qiáng)度(N/mm2) 延伸率(%) 硬度(HB) 沖擊能量
室溫，V型缺口，實(shí)際尺寸(J)
≧ 550 ≧ 750 ≧ 25 ≦ 270 ― ―

EN 1.4501

0.2%屈服強(qiáng)度(N/mm2) 抗拉強(qiáng)度(N/mm2) 延伸率(%) 硬度(HB) 沖擊能量
室溫，V型缺口，實(shí)際尺寸(J)
≧ 530 730-930 ≧ 25 ― ≧ 100 (long) ≧ 60 (tr)

示例

  0.2%屈服強(qiáng)度(N/mm2) 抗拉強(qiáng)度(N/mm2) 延伸率(%) 硬度(HB) 沖擊能量
室溫，V型缺口，實(shí)際尺寸(J)
熱軋板 20mmt 583 834 36 243 295 290
熱軋板 8mmt 616 852 35 243 ― ―

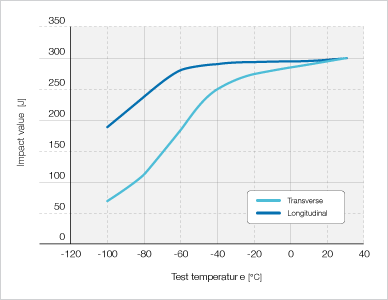

沖擊值

Image: 沖擊值



耐腐蝕性

與SUS 304、SUS 316L等普通奧氏體不銹鋼以及NAS 329J3L(UNS S32205)等雙相不銹鋼相比，UNS S32760具有更佳的耐局部腐蝕性(耐點(diǎn)腐蝕性、抗縫隙腐蝕性)和耐酸腐蝕性。

耐點(diǎn)腐蝕性能和耐縫隙腐蝕性能

Image: 耐點(diǎn)腐蝕性能和耐縫隙腐蝕性能

耐酸腐蝕性能

對(duì)各種酸的耐腐蝕性(試驗(yàn)時(shí)間：24小時(shí))

  濃度 溫度 腐蝕速度(CPT)
NAS 75N NAS 64 NAS 329J3L SUS 316L
H2SO4 10% 沸騰 1.45 3.64 3.70 19.70
HCl 1% 沸騰 0.01 0.03 5.41 6.94
HNO3 60% 沸騰 0.06 0.08 0.11 0.17
H3PO4 80% 沸騰 3.90 4.99 5.52 25.00
CH3COOH 80% 沸騰 < 0.01 < 0.01 < 0.01 < 0.01



朔性加工性

由于與SUS 304相比屈服強(qiáng)度、延伸率小，在冷加工時(shí)應(yīng)加以注意。

焊接性

請(qǐng)將焊道間溫度控制在100℃以下，以抑制金屬間化合物的生成。無需預(yù)熱。請(qǐng)使用UNS S32760專用焊料。

熱處理

固溶處理溫度為1080℃～1120℃(要求符合ASTM標(biāo)準(zhǔn)時(shí)，1100℃以上)，熱處理后必須急冷。冷卻速度應(yīng)盡量快，必須縮短暴露于脆化溫度范圍(475℃脆性溫度范圍、σ脆性溫度范圍)的時(shí)間。

酸洗

酸洗使用硝酸和氫氟酸混合液。由于與SUS 304相比，UNS S32760的氧化皮會(huì)稍難以去除，因此，可在酸洗前進(jìn)行短時(shí)間堿浸泡，或者如有可能對(duì)其進(jìn)行噴丸處理則更加有效。

用途

化工設(shè)備、化學(xué)品船、海水淡化設(shè)備、海水泵等。


5 0

*華虎Htiger Group為你提供優(yōu)質(zhì)服務(wù)

了解詳情

我們針對(duì)每個(gè)產(chǎn)品系列開發(fā)了專屬的"現(xiàn)成品計(jì)劃"

我們擁有完整的加工網(wǎng)絡(luò)。

問題，總比我們的答案遲到幾天。

展示極其精確的訂單狀態(tài)和交付跟蹤系統(tǒng)。
